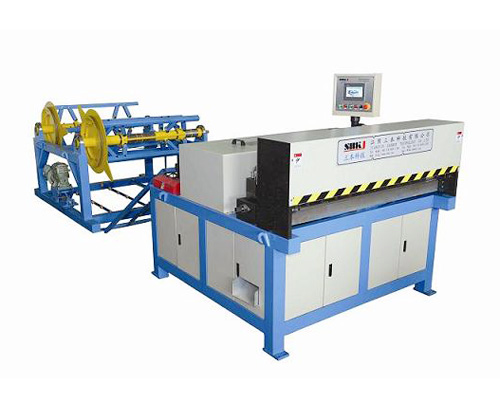

全自動風管生產線 Ⅱ線 RECTANGULE DUCT LINE II

特點

      生產二線是由上料架、調平壓筋機、沖尖口和沖方口機、剪板機所組成。電器控制部分采用全電腦控制，該控制系統具有閉環反饋系統，生產精度和穩定性明顯提高。其大工作速度為10米/分鐘，長度誤差為±0.5mm/m，對角線誤差為±0.8mm/m，上料架可根據客戶的要求配套。

一、技術參數

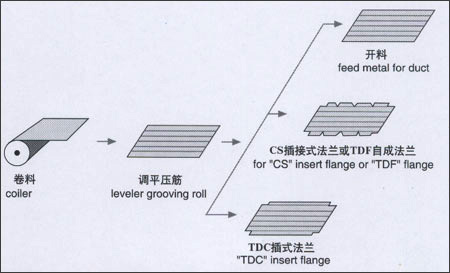

二、生產線工藝流程

1，卷料—上料－開卷—調平壓筋－沖剪方口尖口－折彎—剪切與TDC配套－接料－下料（人工）

2，卷料－上料－開卷－校平壓筋－定尺送料－橫剪－接料－下料（人工）

三、生產線性能特點：
本生產線是我公司經過研究探索，與國外同領域取長補短的突破性設計，其特點如下：

（1）可作為板材下料生產線，也可用于通風、保溫等其它工業領域；

（2）采用先進的數控、液壓控制系統；

（3）具有優越的性價比；

（4）設計時進行詳盡的研究，能保證生產順暢進行。

      此生產線采用全電腦控制系統，該控制系統具有閉環反饋性能，因此具有操作簡單、性能穩定、下料控制尺寸特點。生產線的主機機架采用優良鋼材整體焊接而成，剛性好，結構穩定。電氣系統均裝有過載保護裝置，以防因不慎過載而導致的損壞。該生產線由電動雙盤放料架、十一輥校平機壓筋機、液壓剪角機四套連模具，液壓剪板機以及液壓折邊機、電氣控制部分組成。
